ZP660礦用自動噴霧降塵裝置
    ZP660礦用自動噴霧降塵裝置
    1范圍
    本標準規定了ZP660礦用自動噴霧降塵裝置的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
    本標準適用于ZP660礦用自動噴霧降塵裝置(以下簡稱裝置)的設計、制造、檢驗和驗收。
    2規范性引用文件
    下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
    GB/T 191-2008包裝儲運圖示標志
    GB 3836.1-2010爆炸性環境 第1部分:設備 通用要求
    GB 3836.2-2010爆炸性環境 第2部分:由隔爆外殼“d”保護的設備
    GB 3836.4-2010爆炸性環境 第4部分:由本質安全型“i”保護的設備
    GB/T 9969-2008工業產品使用說明書 總則
    GB/T 10111-2008隨機數的產生及其在產品質量抽樣檢驗中的應用程序
    AQ 1043-2007礦用產品安全標志標識
    MT/T188.2-2000煤礦用乳化液泵站 乳化液泵
    MT 209-1990   煤礦通信、檢測、控制用電工電子產品通用技術條件
    MT/T 240-1997煤礦降塵用噴嘴通用技術條件
    3 型號及基本參數
    3.1 名稱:ZPC660礦用自動噴霧降塵裝置
    3.2型號含義
    Z P 660

     最大額定電壓
    噴霧
    裝置
    4要求
    4.1 一般要求
    裝置應符合本標準的規定,裝置中的設備應符合相關標準的規定,并按照經規定程序批準的圖樣及文件制造和成套。
    4.2 環境條件
    4.2.1裝置中用于機房、調度室的設備,應能在下列條件下正常工作。
    a) 環境溫度:15 ℃~30 ℃;
    b) 相對濕度:40 %~70 %;
    c) 溫度變化率:小于 10 ℃/h,且不得結露;
    d) 大氣壓力:80 kPa~110 kPa;
    e)  GB/T 2887 規定的塵埃、照明、噪聲、電磁場干擾和接地條件。
    4.2.2裝置中用于煤礦井下的設備應在下列條件下正常工作:
    a) 環境溫度:0 ℃~40 ℃;
    b) 平均相對濕度:不大于 95 %;
    c) 大氣壓力:80 kPa~110 kPa;
    d) 含有瓦斯和煤塵爆炸危險的場所,但無顯著震動和沖擊、無破壞絕緣的腐蝕性氣體的煤礦井下。
    4.3 裝置設計要求
    4.3.1裝置組成
    裝置主要由主控箱、噴霧泵、壓力流量傳感器、開停感器、聲光報警器、本安型和隔爆型電動球閥、粉塵濃度傳感器、液位傳感器和真空電磁啟動器組成。裝置的配置表見附錄A。
    中心站采用當時的主流技術的通用產品,滿足可靠性、可維護性和可擴展性要求。
    4.3.2 中心站軟件
    使用簡體中文Windows XP,Windows2000 server+sp4或Windows2003裝置, SQL Server 2000數據庫,可靠性高、易操作、易維護、安全、成熟。軟件有詳細的漢字說明和漢字操作指南。
    4.4 主要技術指標

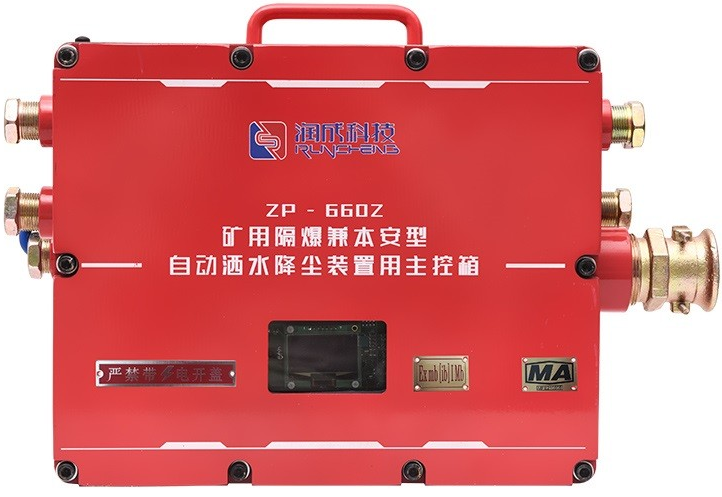

    4.4.1主機
       工作電壓:127VAC/660VAC
    工作電流:≤130mA/30mA
    防爆型式: 隔爆兼本質安全型
    防爆標志: Exd[ib]I Mb
    4.4.2真空電磁起動器
    a)QBZ-80/660(380)礦用隔爆型真空電磁起動器
         額定電壓:380/660/1140V
    額定電流:80A
    最大功率:100/60/35KW
    防爆型式:隔爆型
    防爆標志: ExdⅠ
         b)QBZ-30/660(380)礦用隔爆型真空電磁起動器
    額定電壓:380/660/1140V
    額定電流:30A
    最大功率:100/60/35KW
    防爆型式:隔爆型
    防爆標志: ExdⅠ
    4.4.3噴霧泵
    流量:45~80L/min
    壓力:10~12.5MPa
    額定電壓:380/660/1140V
    防爆型式: 隔爆型
    防爆標志: ExdⅠ
    4.4.4設備開停傳感器
    電壓:21V.DC
    工作電流:≤30mA
    防爆型式:本安型
    防爆標志:Exib I Mb
    4.4.5礦用本安型電動球閥
    公稱通徑:20mm
    水壓適應范圍:0.2~4MPa
    防爆型式:本安型
    防爆標志:Exib I Mb
    4.4.6礦用隔爆型電動球閥
    公稱通徑:20mm
    水壓適應范圍:0.2~10MPa
    防爆型式:隔爆型
    防爆標志:Exd I Mb
    4.4.7聲光報警器
    工作電壓:24V.DC
    工作電流:≤100mA
    防爆型式:本安型
    防爆標志:Exib I Mb
    4.4.8液位傳感器
    測量范圍:0~600mm
    工作電壓:24V.DC
    精度:10-30mm
    防爆型式:隔爆兼本安型
    防爆標志: Exd[ib]I Mb
    4.4.9流量壓力傳感器
    流量測量范圍:0--100 L/min;
    精度等級:0.5L/min
    壓力測量范圍:0.2--20MPa
    防爆型式:本安型
    防爆標志:Exib I Mb
    4.4.10粉塵濃度傳感器
    測量范圍:0-1000mg/m³
    輸出信號:200-1000Hz
    防爆型式:本安型
    防爆標志:Exib I Mb
    4.5 裝置基本功能要求
    4.5.1 一般要求
    應具有參數設置、參數存儲、顯示、通信、噴霧控制及報警保護等基本功能。
    4.5.2 參數設置功能
    應具有通過主控箱對裝置進行參數設置的功能。
    4.5.3 參數存儲功能
    應具有參數存儲功能。斷電后恢復供電,裝置仍能按原設置的參數進行工作。
    4.5.4 顯示功能
    應具有顯示裝置設置參數及相關信息的功能。
    4.5.5 通信功能
    裝置與監控分站應具有數據通信功能。
    4.5.6 噴霧控制功能
    4.5.6.1 手動控制功能
    手動模式下,主控箱接收遙控器的信號,裝置應能手動控制噴霧泵的開/停、出水路電動閥的開啟/關閉,實現開啟/關閉噴霧動作。
    4.5.6.2 自動控制功能
    a)自動模式下,主控箱接收到開停傳感器的開啟信號,裝置應能控制出水路電動球閥和噴霧泵開啟,開始噴霧;主控箱接收到開停傳感器的關閉信號,裝置應能控制電動球閥和噴霧泵延時后關閉,停止噴霧。
    b)自動模式下,聲光報警器報警后,裝置應轉入手動控制模式。
    4.5.7 報警保護功能
    4.5.7.1 水箱水位低于警戒水位,裝置應能自動開啟進水路電動球閥,往水箱注水;水箱水位低于報警水位,裝置應能控制聲光報警器報警,并關閉噴霧泵;水箱水位高低于報警水位,裝置應能控制聲光報警器停止報警。
    4.5.7.2 出水路壓力值低于警戒值,裝置應能控制聲光報警器報警,并關閉噴霧泵。
    4.5.7.3 出水路流量值低于警戒值,裝置應能控制聲光報警器報警,并關閉噴霧泵。
    4.5.7.4 出水路壓力值瞬時波動范圍超過警戒值,裝置應能控制聲光報警器報警,并關閉噴霧泵。
    4.6 主要技術指標
    4.6.1額定工作電壓:127VAC、660VAC
    4.6.2 電壓波動范圍:80%~120%
    4.6.3 適應水壓:(0.2 MPa~10.0)MPa。
    4.6.3動作維持時間:5s~600s,每分鐘允許誤差為±2s。
    4.6.4 噴霧霧流性能
    a) 噴嘴的有效射程:≥4m。
    b) 噴嘴的條件霧化角:30°,其偏差值應符合MT/T 240的相關規定。
    4.7 防爆性能
    4.7.1裝置的各組成設備防爆性能應符合GB 3836.1-2010和GB 3836.4-2010 的規定。
    4.7.2裝置的各組成設備均應通過防爆檢驗,取得防爆合格證和安全標志證,并在有效期內。
    4.7.3裝置的各組成設備應能通過GB3836.4-2010中第10.1條規定聯機火花點燃試驗。
    5 試驗方法
    5.1 試驗環境條件
    除環境試驗或有關標準中另有規定外,試驗應在下列環境條件中進行。
    a) 環境溫度:15℃~35℃;
    b) 相對濕度:45%~75%;
    c) 大氣壓力:86kPa~106kPa。
